WAD3850精密划片机

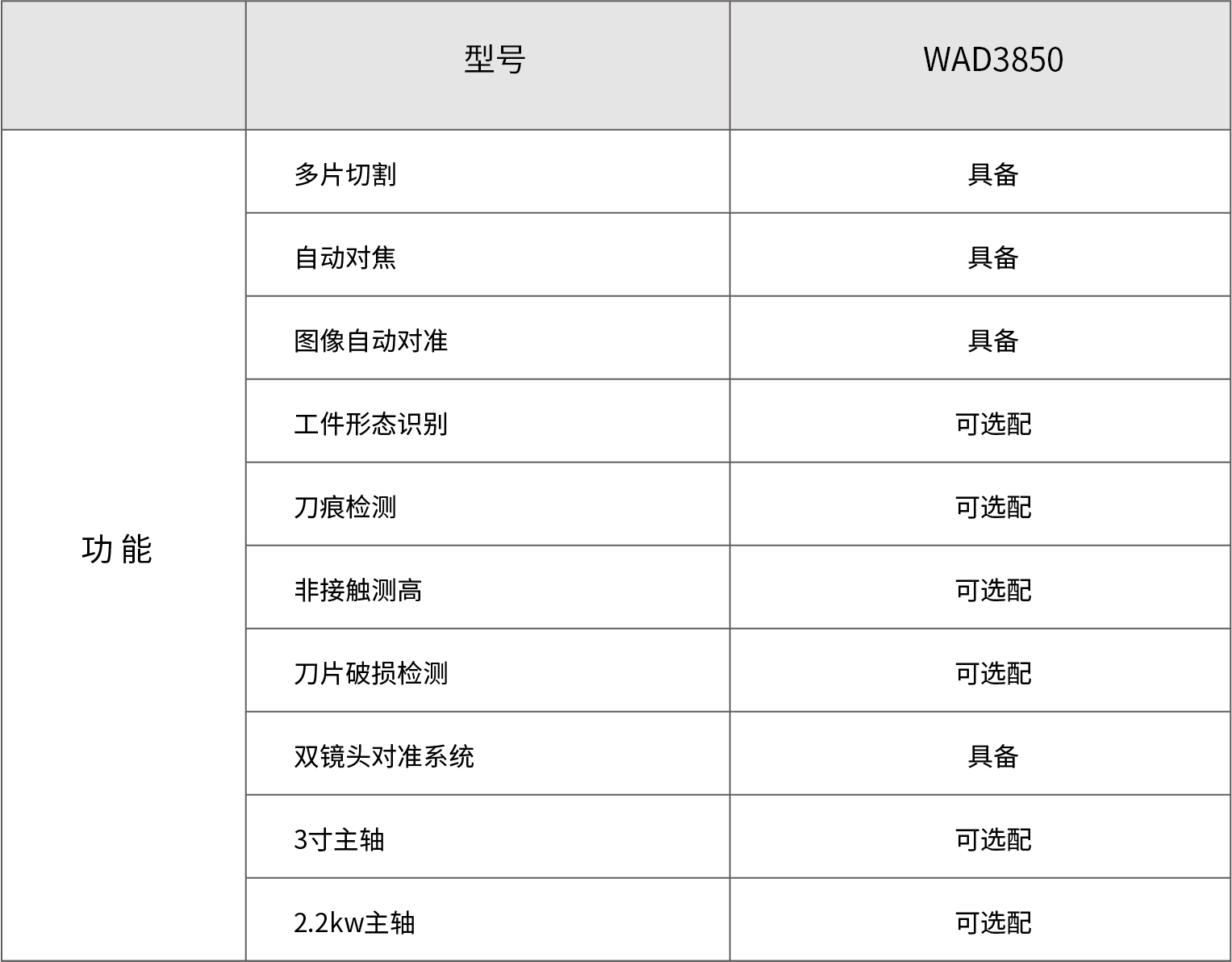

WAD3850精密划片机配置配置高刚性门式结构，0轴DD马达驱动;进口高精度丝杠、导轨;双镜头对准;软件功能进一步强化，自动化程度显著提升;可广泛满足于各种加工需求，标配刀痕检测功能，选配工件形状检测功能，选配数据扫描录入功能。
产品详情
PRODUCT DETAILS
一、设备技术参数：
WAD3850精密划片机配置配置高刚性门式结构，0轴DD马达驱动;进口高精度丝杠、导轨;双镜头对准;软件功能进一步强化，自动化程度显著提升;可广泛满足于各种加工需求，标配刀痕检测功能，选配工件形状检测功能，选配数据扫描录入功能。
|

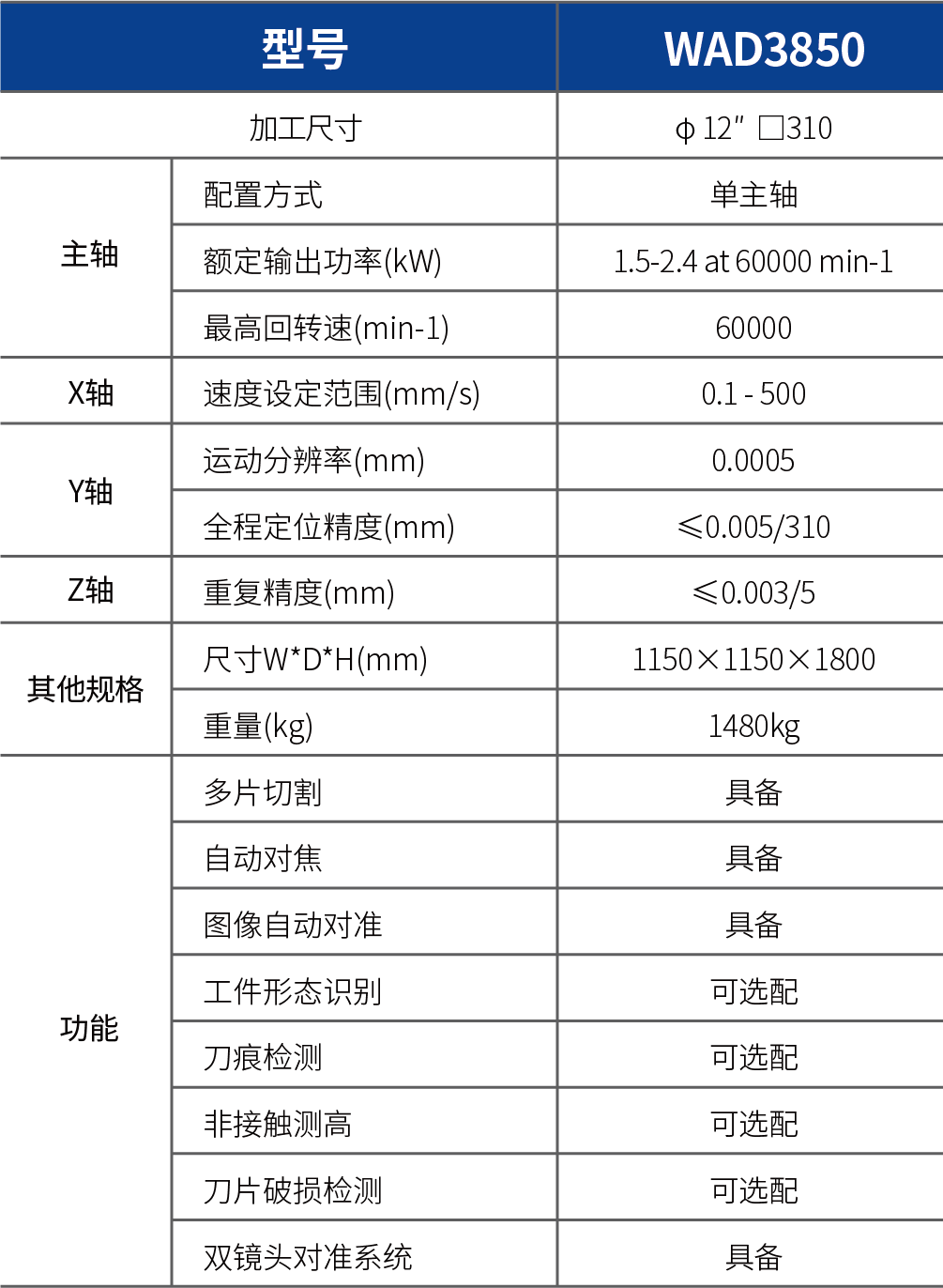

设备技术参数 / Equipment technical parameters |
||
|
外形尺寸（W×D×H） |
1050mm × 1100mm × 1800mm |
|
|
设备重量 |
约1000kg |
|
|
主轴 |
转速范围 |
3000-40000min-1 |
|
额定输出功率 |
1.5at 40000 min-1kW |
|
|
X轴 |
有效行程 |
310mm |
|
速度设定范围 |
0.1 - 1000mm/s |
|
|
Y轴 |
有效行程 |
310mm |
|
行程分辨率 |
0.0005mm |
|
|
单步定位精度 |
≤0.002/5mm |
|
|
全程定位精度 |
≤0.005/290mm |
|
|
Z轴 |
有效行程 |
40mm |
|
刀片最大尺寸 |
Ø 62mm |
|
|
行程分辨率 |
0.0005mm |
|
|
重复定位精度 |
0.003/5mm |
|
|
θ轴 |
最大旋转角度 |
380deg |
|
转角精度 |
15″ |
|
二、设备工作对象与条件：
1.划片机应安装在无明显震动。无腐蚀气体、无强磁场的清洁室内。工作间温度在20~25℃之间且保持恒定；相对湿度＜60%，无凝结。
2.划片机使用的压缩空气应当洁净无油无水，压缩空气必须经由冷干机过滤。
3.划片机使用的切割冷却水水质要求洁净无杂质，wafer切割设备要求水温在16—20℃以内，水温波动小于等于±1℃；如水温超标可能会产生切割崩边、膜丝、刀片异常磨损、破刀等问题；PKG机台要求水温在9-16℃以内，水温波动小于等于±2℃；如水温超标可能会产生切割融锡、逆刀、破刀等问题。（与室温的差异尽量在±3℃以内、避免形成过多冷凝水）
4.划片机使用的主轴冷却水水质要求洁净无杂质，水温要求12—23℃以内，水温波动小于等于±1℃。如水温超标可能会影响主轴冷却，对主轴精度、稳定性产生影响，造成切割偏移、切割品质不良等情况。（与室温、切割水温温差尽量在±3℃以内）
5.气源油分小于0.5mg/m³
|
设备工作对象与条件 / Equipment working objects and conditions |
||
|
可加工工件最大尺寸 |
ø 12" / □300mm |
|
|
可加工工件最大厚度 |
≤4mm或定制 |
|
|
可加工产品类型 |
硅片、石英、氧化铝、陶瓷、铌酸锂、PCB板等多种材料 |
|
|
电源 |
三相AC380±10％V |
|
|
最大耗电率 |
4.5 kVA |
|
|
压缩空气 |
供给压缩空气压力 |
大于0.6MPa，压力波动小于0.02MPa |
|
设备工作气压 |
0.5-0.6MPa |
|
|
最大消耗量 |
200 L/min |
|
|
过滤精度 |
0.01μm/99.5%以上的洁净无油压缩空气 |
|
|
冷却水 |
压力 |
0.2-0.4MPa |
|
最大消耗量 |
1.5 L/min |
|
|
温度 |
室温 ±1℃ |
|
|
切削水 |
压力 |
0.2-0.4MPa |
|
最大消耗量 |
4 L/min |
|
|
温度 |
16℃-20℃（水温有特殊要求时，请提前联系供应商） |
|
|
排风量 |
设备总排风量 |
5m³/min |
|
设备出风口风速 |
>17 m/s |
|
|
设备工作温度 |
20℃到25℃，保持恒定 |
|
|
环境相对湿度 |
40%-60%，无凝结 |
|
|
设备放置场所 |
远离振动源，远离强风、粉尘、水雾、油雾装置。 |
|
