WAD3600精密划片机

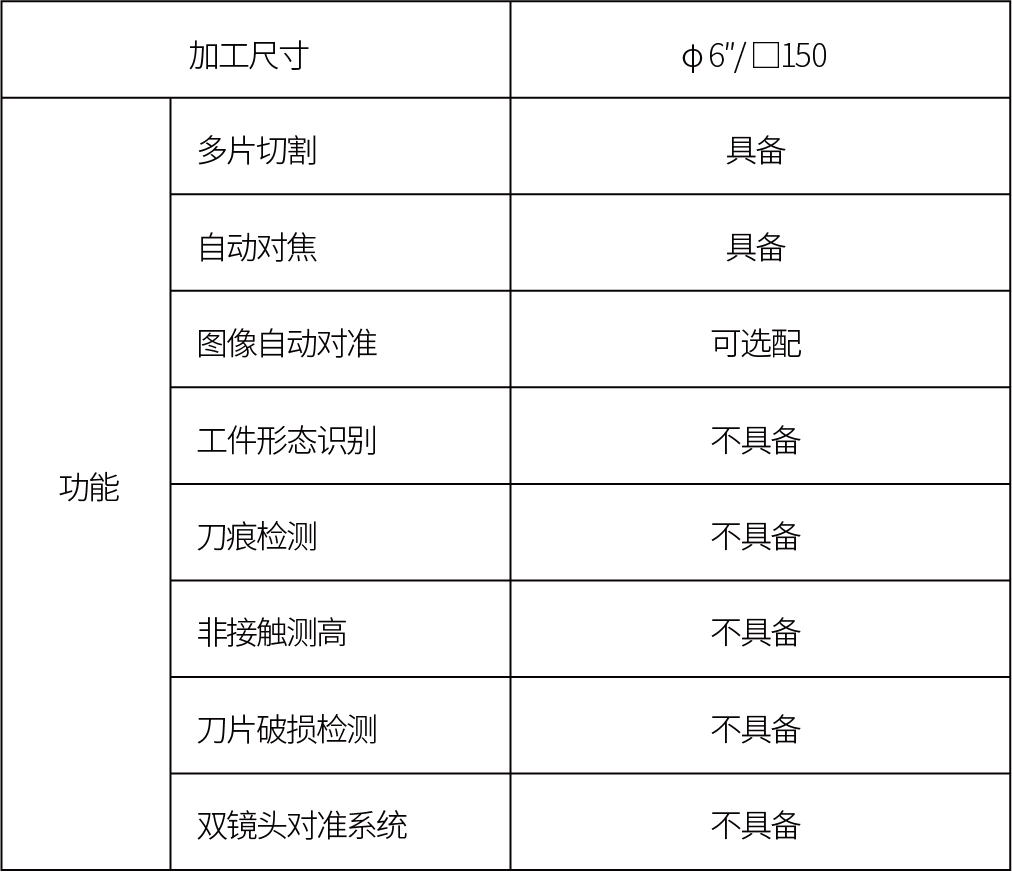

WAD3600精密划片机配置高转数主轴，θ轴DD马达驱动，转角精度提升、转角分辨率提升、工作台平整度；配电系统升级，多片切割，自动对焦，WAD36系列可根据客户需求选配多项功能，WAD3600可选配图像自动对准。
产品详情
PRODUCT DETAILS
一、设备技术参数：
WAD3600精密划片机配置高转数主轴，θ轴DD马达驱动，转角精度提升、转角分辨率提升、工作台平整度；配电系统升级，多片切割，自动对焦，WAD36系列可根据客户需求选配多项功能，WAD3600可选配图像自动对准。
|
设备技术参数 / Equipment technical parameters |
||
|
外形尺寸（W×D×H） |
580mm × 910mm × 1650mm |
|
|
设备重量 |
约600kg |
|
|
主轴 |
转速范围 |
3000-40000min-1 |
|
额定输出功率 |
1.5at 40000 min-1kW |
|
|
X轴 |
有效行程 |
250mm |
|
速度设定范围 |
0.1 - 400mm/s |
|
|
Y轴 |
有效行程 |
170mm |
|
行程分辨率 |
0.0005mm |
|
|
单步定位精度 |
≤0.003/5mm |
|
|
全程定位精度 |
≤0.005/170mm |
|
|
Z轴 |
有效行程 |
30mm |
|
刀片最大尺寸 |
Ø 62mm |
|
|
行程分辨率 |
0.0001mm |
|
|
重复定位精度 |
0.001mm |
|
|
θ轴 |
最大旋转角度 |
380deg |
|
转角精度 |
15″ |
|
二、设备工作对象与条件：
1.划片机应安装在无明显震动。无腐蚀气体、无强磁场的清洁室内。工作间温度在20~25℃之间且保持恒定；相对湿度＜60%，无凝结。
2.划片机使用的压缩空气应当洁净无油无水，压缩空气必须经由冷干机过滤。
3.划片机使用的切割冷却水水质要求洁净无杂质，wafer切割设备要求水温在16—20℃以内，水温波动小于等于±1℃；如水温超标可能会产生切割崩边、膜丝、刀片异常磨损、破刀等问题；PKG机台要求水温在9-16℃以内，水温波动小于等于±2℃；如水温超标可能会产生切割融锡、逆刀、破刀等问题。（与室温的差异尽量在±3℃以内、避免形成过多冷凝水）
4.划片机使用的主轴冷却水水质要求洁净无杂质，水温要求12—23℃以内，水温波动小于等于±1℃。如水温超标可能会影响主轴冷却，对主轴精度、稳定性产生影响，造成切割偏移、切割品质不良等情况。（与室温、切割水温温差尽量在±3℃以内）
5.气源油分小于0.5mg/m³
|
设备工作对象与条件 / Equipment working objects and conditions |
||
|
可加工工件最大尺寸 |
ø 6" / □150mm |
|
|
可加工工件最大厚度 |
≤4mm或定制 |
|
|
可加工产品类型 |
硅片、石英、氧化铝、陶瓷、铌酸锂、PCB板等多种材料 |
|
|
电源 |
单相AC220 ±10％V |
|
|
最大耗电率 |
4.5 kVA |
|
|
压缩空气 |
供给压缩空气压力 |
大于0.6MPa，压力波动小于0.02MPa |
|
设备工作气压 |
0.5-0.6MPa |
|
|
最大消耗量 |
200 L/min |
|
|
过滤精度 |
0.01μm/99.5%以上的洁净无油压缩空气 |
|
|
冷却水 |
压力 |
0.2-0.3MPa |
|
最大消耗量 |
1.5 L/min |
|
|
温度 |
室温 ±1℃ |
|
|
切削水 |
压力 |
0.2-0.3MPa |
|
最大消耗量 |
3 L/min |
|
|
温度 |
16℃-20℃（水温有特殊要求时，请提前联系供应商） |
|
|
排风量 |
设备总排风量 |
1.5m³/min |
|
设备出风口风速 |
>17 m/s |
|
|
设备工作温度 |
20℃到25℃，保持恒定 |
|
|
环境相对湿度 |
40%-60%，无凝结 |
|
|
设备放置场所 |
远离振动源，远离强风、粉尘、水雾、油雾装置。 |
|
